Module hydraulique pour pompe à chaleur : rôle, fonctionnement et installation

Lorsque l'on parle de pompe à chaleur air-eau, on évoque souvent l'unité extérieure et le ballon d'eau chaude. Mais entre les deux se trouve un équipement indispensable, souvent méconnu : le module hydraulique. C'est lui qui orchestre la distribution de la chaleur dans tout votre logement. Voici tout ce qu'il faut savoir.

Qu'est-ce qu'un module hydraulique ?

Un module hydraulique (aussi appelé groupe hydraulique ou unité hydraulique) est un ensemble intégré qui regroupe tous les composants nécessaires à la gestion de la circulation d'eau dans le circuit de chauffage d'une pompe à chaleur air-eau.

Il fait le lien entre :

• L'unité extérieure de la PAC (qui produit la chaleur)
• Les émetteurs de chaleur (plancher chauffant, radiateurs basse température)
• Le ballon d'eau chaude sanitaire (si couplé)
• Éventuellement un ballon tampon ou un accumulateur

Composants d'un module hydraulique

Un module hydraulique standard intègre généralement :

Composant	Fonction
Circulateur(s)	Pompe(s) assurant la circulation de l'eau dans le circuit
Vase d'expansion	Absorbe les variations de volume de l'eau selon la température
Groupe de sécurité	Clapet anti-retour, manomètre, soupape de sécurité
Vannes d'isolement	Permettent la maintenance sans vider l'installation
Régulateur de température	Maintien la température de départ selon les besoins
Sonde de température	Mesure et régule en temps réel
Raccordements préinstallés	Connexions standardisées pour la PAC et les émetteurs

Les modules les plus complets intègrent aussi un tableau de commande avec régulation électronique et connectivité pour la gestion à distance.

Pourquoi le module hydraulique est indispensable

1. Assurer le débit correct dans le circuit

La pompe à chaleur ne peut produire de la chaleur de manière optimale que si le débit d'eau dans son échangeur est stable et adapté. Un débit trop faible → surchauffe de l'échangeur et déclenchement du limiteur de température. Un débit trop élevé → température de départ trop basse, confort insuffisant.

Le circulateur intégré au module hydraulique maintient ce débit dans une plage optimale.

2. Protéger la PAC des dommages hydrauliques

Sans groupe de sécurité, une surpression ou un dysfonctionnement du circuit pourrait endommager la PAC. Le module inclut une soupape de sécurité calibrée (généralement 3 bar) qui protège l'ensemble de l'installation.

3. Simplifier l'installation et la maintenance

Un module hydraulique "tout intégré" remplace une dizaine de composants qu'un installateur devrait assembler séparément. Gain de temps : 4 à 8 heures d'installation. Gain de fiabilité : pas de risque d'erreur d'assemblage ou d'oubli de composant.

4. Permettre la gestion multi-zones

Les modules hydrauliques équipés de plusieurs circuits permettent de gérer des zones à températures différentes depuis une seule installation : par exemple, un plancher chauffant (départ 35 °C) et des radiateurs basse température (départ 45 °C), gérés indépendamment par le même module.

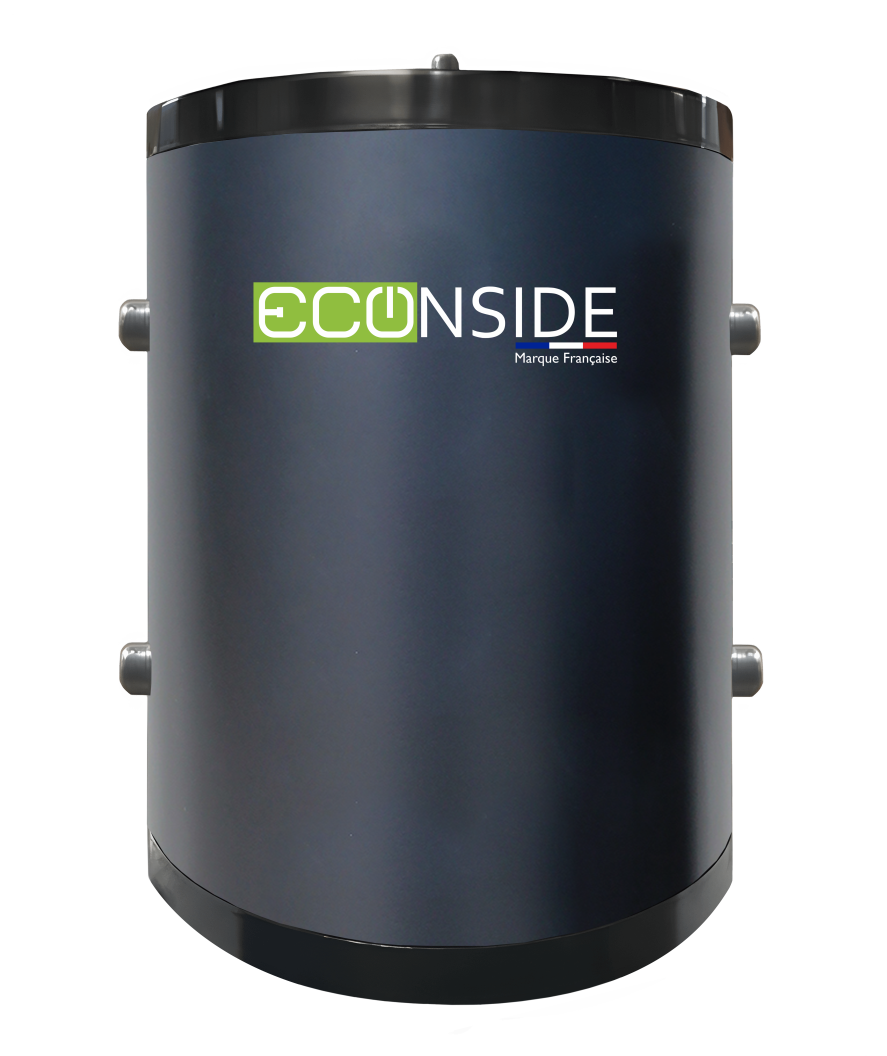

Ballon tampon EcoInside 50 L — s'installe en complément du module hydraulique pour optimiser les cycles de la PAC — disponible sur BonChauffage à 285,43 €

→ Voir nos modules hydrauliques et accessoires PAC sur BonChauffage — équipements compatibles toutes marques, livraison rapide.

Types de modules hydrauliques

Module simple circuit

Un seul circuit de distribution, un seul circulateur. Adapté aux installations simples avec un seul type d'émetteur (plancher chauffant uniquement, ou radiateurs uniquement).

Module bi-circuit ou multi-circuits

Deux circulateurs et deux vannes de mélange permettent de gérer deux zones ou deux types d'émetteurs à des températures différentes. Idéal pour :

• Plancher chauffant + radiateurs
• Chauffage + eau chaude sanitaire
• Deux étages avec besoins différents

Module avec ballon ECS intégré

Certains modules compacts intègrent directement un échangeur pour la production d'eau chaude sanitaire. Gain de place et simplification de l'installation.

Comment choisir son module hydraulique ?

Compatibilité avec la PAC

Le module doit être compatible avec la marque et le modèle de votre pompe à chaleur. De nombreux fabricants de PAC commercialisent leurs propres modules hydrauliques certifiés compatibles. Cette compatibilité garantit une régulation optimale et simplifie la mise en service.

Le débit nominal

Vérifiez que le circulateur du module peut fournir le débit requis par votre PAC à la pression de service de votre installation. Les données sont disponibles dans la fiche technique de la PAC (débit minimal et maximal en m³/h).

Le nombre de circuits

Listez vos émetteurs : plancher chauffant, radiateurs, eau chaude sanitaire. Chaque type peut nécessiter un circuit dédié.

La pression maximale de service

La majorité des modules résidentiels fonctionnent sous 3 bar. Pour les installations avec plusieurs étages ou de grandes surfaces, vérifiez que le module est adapté à la pression réelle du circuit.

Installation : ce qu'il faut prévoir

Le module hydraulique s'installe dans la chaufferie ou le local technique, idéalement à côté de l'unité intérieure de la PAC ou du ballon tampon.

Points d'attention :

• Accessibilité : prévoir 50 cm dégagés sur chaque face pour la maintenance
• Raccordements : les connexions sont standardisées (G3/4" à G2" selon la taille du module)
• Mise en service : remplissage du circuit, purge de l'air, réglage de la pression → à réaliser par un chauffagiste qualifié
• Paramétrage : les régulateurs électroniques nécessitent une configuration initiale (températures de consigne, courbes de chauffe)

Durée d'installation : 1 journée pour un chauffagiste qualifié sur une installation neuve.

Entretien du module hydraulique

Tâche	Fréquence
Vérification de la pression du circuit	2 fois par an
Contrôle visuel des raccords (fuites)	Annuel
Vérification du vase d'expansion	Tous les 2 ans
Test de la soupape de sécurité	Annuel
Remplacement du circulateur (si bruit anormal)	Selon besoin

La plupart des modules bénéficient d'un contrat d'entretien inclus dans l'entretien annuel de la PAC — vérifiez avec votre installateur.

FAQ — Module hydraulique

Peut-on utiliser un module hydraulique d'une autre marque que la PAC ? Oui, à condition que les débits et raccordements soient compatibles. Mais pour une garantie optimale et une régulation fine, le module de la même marque est préférable.

Un module hydraulique est-il obligatoire pour une PAC air-eau ? Techniquement non : les composants peuvent être assemblés séparément. Mais en pratique, un module tout-en-un simplifie enormément l'installation, réduit les risques de défaut et est souvent exigé par les installateurs pour garantir l'installation.

Le module hydraulique consomme-t-il beaucoup d'électricité ? Le circulateur consomme 30 à 80 W en fonctionnement — soit 50 à 150 kWh/an si la PAC tourne 8 heures par jour. C'est négligeable par rapport aux économies générées par la PAC.

Peut-on brancher un plancher chauffant directement sur la PAC sans module ? Non, ou rarement. La plupart des PAC air-eau nécessitent un module hydraulique pour gérer la basse température du plancher chauffant (35 °C max) et protéger la PAC des retours d'eau trop froids.

Conclusion

Le module hydraulique est le cœur battant de votre installation de pompe à chaleur air-eau. Invisible, il assure en permanence la distribution optimale de la chaleur, protège votre PAC et simplifie la maintenance de l'ensemble de l'installation. Un composant à ne pas négliger lors de la conception de votre projet.
